| 产品特性：降压芯片 | 品牌：振邦微 | 型号：AH869C/D |
| 类型：稳压IC | 封装：DIP-8 | 系列：AH |
| 功率：20 | 批号：2021+ | 包装：盘 |
| 应用领域：电工电气 |
AH869C/D系列是一款高-性能且低-成-本的PWM控制功率开关，适用于小功率离线降压应用。它具有简单的外--围电路和少量器件。该系列产品内部集成了高耐压的MOSFET，提高了系统对浪涌的耐受能力。与传统的PWM控制器不同，AH869C/D系列没有固定时钟来驱动MOSFET，系统的开关频率会根据负载变化而自动调节。
该芯片采用了多模式PWM控制技术，简化了外--围电路设计，提高了线性调整率和负载调整率，并消除了可闻噪音。芯片内部的峰值电流检测阈值会根据实际负载情况进行自动调节，有-效降低了空载情况下的待机功耗。该系列还集成了完备的带自恢复功能的保护功能，包括VDD欠压保护、逐周期电流限制、输出过压保护、过热保护、过载保护和VDD过压保护等。
主要特点：
集成650V高压MOSFET和高压启动电路
多模式控制，无异音工作
支持降压和升降压拓扑
默认12V输出（FB脚悬空）
待机功耗低于50mW
良好的线性调整率和负载调整率
集成软启动电路
内部保护功能：
过载保护（OLP）
逐周期电流限制（OCP）
输出过压保护（OVP）
VDD过压、欠压和电压箝位保护

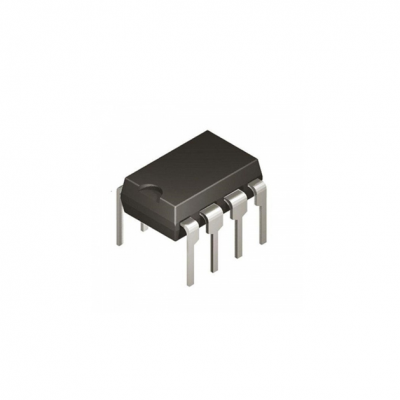

封装类型：DIP-8
AH869C/D常用参数 220v转5v稳压芯片 220v转24v降压芯片 220v转12v降压芯片 72v转12v降压芯片 48v转12v降压芯片 900MA电流
其他降压芯片
AC-DC-DC降压芯片如下 | ||||||
产品型号 | 封装 | 输入电压 | 输出电压 | 电流 | 效率 | 规格 |
AH7006 | SOP8-EP | 10V-80V | 1.25V-20V | 300MA | 85% | 内置MOS |
AH7550 | ESOP-8 | 5V-80V | 输出可调 | 400MA | 90% | 内置MOS |
AH8670C | ESOP-8 | 8V-90V | 5V-30V | 2A | 96% | 内置MOS |
AH8672A | ESOP-8 | 8V-120V | 5V-30V | 1.*** | 95% | 内置MOS |
AH8690 | ESOP-8 | 4.5V-90V | 0.8V-30V | 1.*** | 92% | 内置MOS |
AH8662 | ESOP-8 | 5.5V-60V | 0.8V-30V | 2.*** | 92% | 内置MOS |
AH8663 | ESOP-8 | 4.5V-55V | 0.8V-33V | 3A | 92% | 内置MOS |
AH8673 | ESOP-8 | 8V-150V | 5V-30V | 6A | 96% | 外置MOS |
AH8680 | ESOP-8 | 8V-85V | 0.8V-35V | *** | 90% | 外置MOS |
AH8685 | ESOP-8 | 20V-150V | 0.8V-35V | *** | 90% | 外置MOS |
AH8676 | ESOP-8 | 30V-90V | 输出可调 | 20A | 90% | 外置双MOS |
以上芯片可提供测试板及技术支持，欢迎来电询！ | ||||||
DC-DC同步整流芯片如下 | ||||||
产品型号 | 封装 | 输入电压 | 输出电压 | 电流 | 效率 | 规格 |
AH8601B | SOT23-6 | 4.5V-21V | 0.8V-18V | 3A | 94% | 内置MOS |
AH8601C | SOT23-6 | 4.5V-36V | 输出可调 | 1.*** | 93% | 内置MOS |
AH8606 | SOT23-6 | 4.7V-20V | 输出可调 | 2A | 95% | 内置MOS |
AH8329B | ESOP-8 | 6.5V-36V | 输出可调 | 2.*** | 95% | 内置MOS |
AH8621 | ESOP-8 | 6.5V-30V | 输出可调 | 3.4A | 95% | 内置MOS |
AH8332G | ESOP-8 | 6.5V-36V | 输出可调 | 3.1A | 95% | 内置MOS |
AH8688A | ESOP-8 | 6.5V-30V | 可调QC2.0 | 3.1A | 95% | 内置MOS |
AH8388A | ESOP-8 | 6.5V-36V | 可调+识别 | 3.1A | 95% | 内置MOS |
AC8113 | ESOP-8 | 10V-40V | 2.5V-10V | 3.*** | 94% | 内置MOS |
NDP1340KCE | SOP-8 | 6.5V-32V | 1V-25V | 4A | 94% | 内置同步MOS |
NDP1460QB | QFN5*5 | 7V-38V | 1V-25V | 6A | 95% | 内置同步MOS |
AH8355 | ESOP-8 | 8.5V-36V | 固定5V | 6A以上 | 95% | 外置MOS |
AH8613 | QFN20 | 8.5V-40V | 1.25V-28V | 8A | 93% | 外置MOS |
以上芯片可提供测试板及技术支持，欢迎来电询！ | ||||||
AC-DC全电压降压芯片 | ||||||
产品型号 | 封装 | 输入电压 | 输出电压 | 电流 | 效率 | 规格 |
AH8100 | SOT23-3L | 85V-265V | 固定5V | 100MA | 93% | 内置MOS |
AH8652 | SOT23-3 | 38V-400V | 5V-24V | 200MA | 85% | 内置MOS |
PM1132 | SOT23-3L | 100V-265V | 5V可调 | 180MA | 93% | 内置MOS |
AH8668 | ESOP-8 | 38V-400V | 输出可调 | 350MA | 75% | 内置MOS |
AH86992 | SOP-7 | 70V-265V | 5V可调 | 400MA | 93% | 内置MOS |
AH8698B | SOP-8 | 50V-265V | 5V或12V | 400MA | 93% | 内置MOS |
AH8699B | SOP-8 | 60V-268V | 3V-36V | 500MA | 92% | 内置MOS |
AH8669 | ESOP-8 | 38V-650V | 输出可调 | 600MA | 75% | 内置MOS |
AH8665 | ESOP-8 | 38V-400V | 输出可调 | 2A | 75% | 外置MOS |
以上芯片可提供测试板及技术支持，欢迎来电询！ | ||||||
