| 产品特性：降压 | 品牌：振邦微 | 型号：AH8652 |
| 类型：稳压IC | 用途：电动玩具 | 封装：SOT23-3 |
| 系列：AH | 功率：10 | 批号：2021+ |
| 特色服务：降压 | 产品说明：芯片 | 包装：编带 |
| 应用领域：智能家居 |
AH8652是一款设计用于将AC220V电压稳定降压至5V直流输出的非隔离电源降压芯片。该芯片在全电压模式下能够处理高达DC400V的内部峰值电压，使其非常适用于需要低压直流电源的多种场合，包括门铃、智能小家电、蜂鸣器供电、智能排插、应急灯、蓝牙模块、WiFi、继电器等微型控制器。
主要特点：
小体积设计：AH8652适用于220V转5V小体积方案，外部元件需较少，仅需几个元件即可实现。
高-效-降压：该芯片稳定将220V交流电压转换为5V直流电压，提供可靠的电源解决方案。
简单应用：在直流电源应用中，只需7个元件即可实现5V输出；在交流应用中，仅需加入一个整流器即可实现半波或全波整流降压方案。

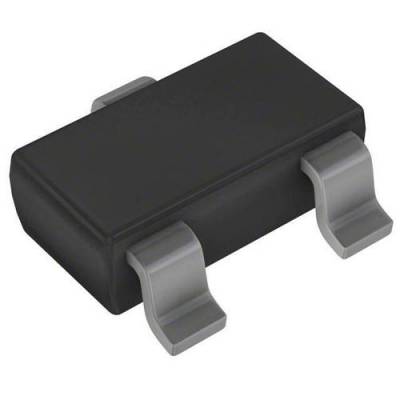

小型封装：AH8652采用了超小的SOT23-3和TO92小型封装，仅占不到1平方厘米的空间，适合紧凑的应用。
多种保护功能：内置多种保护功能，包括过载保护(OLP)、过热保护(OTP)、逐周期电流限制(OCP)、前沿消隐(LEB)、VDD欠压保护，提供额外的安全性。
应用领域：
智能电表
智能电网CT取电电源
数字电表电源方案
LED驱动
小家电控制板电源
空调控制器电源
电器控制电源
主要特性：
高-精-度5V默认输出
集成500V高压MOSFET和高压启动电路
高-效系统设计
支持降压和升降压电路
开关式峰值电流模式控制
低待机功耗小于50mW
低静态工作电流，支持小VDD电容
集成31KHz带抖频功能振荡器
集成软启动电路
可选封装T0-92与SOT23-3
其他芯片
AC-DC-DC降压芯片如下 | ||||||
产品型号 | 封装 | 输入电压 | 输出电压 | 电流 | 效率 | 规格 |
AH7006 | SOP8-EP | 10V-80V | 1.25V-20V | 300MA | 85% | 内置MOS |
AH7550 | ESOP-8 | 5V-80V | 输出可调 | 400MA | 90% | 内置MOS |
AH8670C | ESOP-8 | 8V-90V | 5V-30V | 2A | 96% | 内置MOS |
AH8672A | ESOP-8 | 8V-120V | 5V-30V | 1.*** | 95% | 内置MOS |
AH8690 | ESOP-8 | 4.5V-90V | 0.8V-30V | 1.*** | 92% | 内置MOS |
AH8662 | ESOP-8 | 5.5V-60V | 0.8V-30V | 2.*** | 92% | 内置MOS |
AH8663 | ESOP-8 | 4.5V-55V | 0.8V-33V | 3A | 92% | 内置MOS |
AH8673 | ESOP-8 | 8V-150V | 5V-30V | 6A | 96% | 外置MOS |
AH8680 | ESOP-8 | 8V-85V | 0.8V-35V | *** | 90% | 外置MOS |
AH8685 | ESOP-8 | 20V-150V | 0.8V-35V | *** | 90% | 外置MOS |
AH8676 | ESOP-8 | 30V-90V | 输出可调 | 20A | 90% | 外置双MOS |
以上芯片可提供测试板及技术支持，欢迎来电询！ | ||||||
DC-DC同步整流芯片如下 | ||||||
产品型号 | 封装 | 输入电压 | 输出电压 | 电流 | 效率 | 规格 |
AH8601B | SOT23-6 | 4.5V-21V | 0.8V-18V | 3A | 94% | 内置MOS |
AH8601C | SOT23-6 | 4.5V-36V | 输出可调 | 1.*** | 93% | 内置MOS |
AH8606 | SOT23-6 | 4.7V-20V | 输出可调 | 2A | 95% | 内置MOS |
AH8329B | ESOP-8 | 6.5V-36V | 输出可调 | 2.*** | 95% | 内置MOS |
AH8621 | ESOP-8 | 6.5V-30V | 输出可调 | 3.4A | 95% | 内置MOS |
AH8332G | ESOP-8 | 6.5V-36V | 输出可调 | 3.1A | 95% | 内置MOS |
AH8688A | ESOP-8 | 6.5V-30V | 可调QC2.0 | 3.1A | 95% | 内置MOS |
AH8388A | ESOP-8 | 6.5V-36V | 可调+识别 | 3.1A | 95% | 内置MOS |
AC8113 | ESOP-8 | 10V-40V | 2.5V-10V | 3.*** | 94% | 内置MOS |
NDP1340KCE | SOP-8 | 6.5V-32V | 1V-25V | 4A | 94% | 内置同步MOS |
NDP1460QB | QFN5*5 | 7V-38V | 1V-25V | 6A | 95% | 内置同步MOS |
AH8355 | ESOP-8 | 8.5V-36V | 固定5V | 6A以上 | 95% | 外置MOS |
AH8613 | QFN20 | 8.5V-40V | 1.25V-28V | 8A | 93% | 外置MOS |
以上芯片可提供测试板及技术支持，欢迎来电询！ | ||||||
AC-DC全电压降压芯片选型如下： | ||||||
产品型号 | 封装 | 输入电压 | 输出电压 | 电流 | 效率 | 规格 |
AH8100 | SOT23-3L | 85V-265V | 固定5V | 100MA | 93% | 内置MOS |
AH8652 | SOT23-3 | 38V-400V | 5V-24V | 200MA | 85% | 内置MOS |
PM1132 | SOT23-3L | 100V-265V | 5V可调 | 180MA | 93% | 内置MOS |
AH8668 | ESOP-8 | 38V-400V | 输出可调 | 350MA | 75% | 内置MOS |
AH86992 | SOP-7 | 70V-265V | 5V可调 | 400MA | 93% | 内置MOS |
AH8698B | SOP-8 | 50V-265V | 5V或12V | 400MA | 93% | 内置MOS |
AH8699B | SOP-8 | 60V-268V | 3V-36V | 500MA | 92% | 内置MOS |
AH8669 | ESOP-8 | 38V-650V | 输出可调 | 600MA | 75% | 内置MOS |
AH8665 | ESOP-8 | 38V-400V | 输出可调 | 2A | 75% | 外置MOS |
以上芯片可提供测试板及技术支持，欢迎来电询！ | ||||||
