| 产品特性：LED驱动 | 品牌：振邦微 | 型号：AH3301 |
| 类型：驱动IC | 驱动芯片类型：LED驱动 | 针脚数：3 |

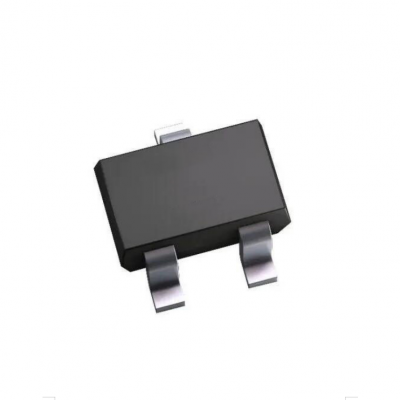

| 封装：SOT23-3 | 系列：AH | 功率：5 |
| 批号：2021+ | 包装：盘 | 应用领域：照明电子 |
AH3301是一款三功能手电筒LED驱动芯片，采用了极-小的SOT23-3封装形式，只需要一个电容器部件，既节省了PCB空间，又降低了系统成本。它可以由三节干电池或一节锂电池驱动3-5W的LED。通过开关的关断和接通，可实现亮度调节和暴-闪功能。该芯片采用SOT23-3封装。
主要特点：
三种循环模式：全亮、50%亮度、暴-闪
暴-闪频-率为8Hz（典型值）
通过开关的关断和接通来调节三种模式变换
工作电压范围：2.5V至5V
高效-率，可达92%
封装形式：SOT23-3封装
应用范围：手电筒/头灯等LED驱动
其他LED驱动芯片
DC-DC升压芯片选型如下 | ||||||
产品型号 | 封装 | 输入电压 | 输出电压 | 电流 | 效率 | 规格 |
AH6900 | SOT23-5 | 2.5V-5.5V | 28V可调 | 600MA | 93% | 内置MOS |
AH6901 | SOT23-6 | 2.7V-12V | 16V可调 | 1A | 90% | 内置MOS |
AH6912A | ESOP-8 | 2.4V-5.5V | 16V可调 | 1A | 90% | 内置MOS |
AH6913 | SOT23-6 | 2.7V-24V | 28V可调 | 1A | 90% | 内置MOS |
AH6920 | TO263-5 | 5V-40V | 28V可调 | 2A | 94% | 内置MOS |
AH6922B | ESOP-8 | 2.4V-4.5V | 6V | 2.1A | 94% | 内置MOS |
AH6923 | ESOP-8 | 3V-6V | 9V可调 | 2A | 86% | 内置MOS |
AH6956 | ESOP-8 | 4.5V-24V | 输出可调 | *** | 93% | 外置MOS |
AH6953 | TSSOP-8 | 2.2V-15V | 输出可调 | *** | 88% | 外置MOS |
AH8681 | ESOP-8 | 2.7V-5.5V | 24V可调 | 4.*** | 96% | 内置MOS |
以上芯片可提供测试板及技术支持，欢迎来电询！ | ||||||
LED驱动恒流升压芯片如下 | ||||||
产品型号 | 封装 | 输入电压 | 输出电压 | 功率 | 效率 | 规格 |
AH1105 | SOT23-6 | 0.8V-5.5V | 输出可调 | 7W | 90% | 外置MOS |
AH2216 | SOT23-6 | 2.5V-5.5V | 输出可调 | 10W | 90% | 内置MOS |
AH1201 | SOT23-6 | 3V-24V | 输出可调 | 15W | 90% | 内置MOS |
AH2010 | MSOP-8 | 5V-70V | 输出可调 | 20W | 92% | 内置MOS |
AH1153 | SOP-8 | 3V-100V | 输出可调 | 20W | 95% | 外置MOS |
AH1180 | ESOP-8 | 3.6V-100V | 输出可调 | 25W | 95% | 内置MOS |
AH1189 | SOP8-EP | 3V-70V | 输出可调 | 25W | 93% | 外置MOS |
AH1120 | ESOP-8 | 2.5V-24V | 输出可调 | 30W | 90% | 外置MOS |
AH1160 | ESOP-8 | 3.6V-60V | 输出可调 | 30W | 95% | 内置MOS |
AH1101 | ESOP-8 | 3.6V-100V | 输出可调 | 60W | 95% | 外置MOS |
以上芯片可提供测试板及技术支持，欢迎来电询！ | ||||||
